直屬項目部西部恐龍園旅游度假區項目運用多項新技術新工藝
來源: 時間:2017-07-17 閱讀:0
近日,絲綢之路西部(國際)文商旅生態產業園-西部恐龍園旅游度假區室外水樂園順利開園。據悉,西部恐龍園旅游度假區建設用地約2200畝地,擁有水上樂園、室外水上樂園、恐龍主體公園、兒童夢幻王國、恐龍主體酒店、溫泉度假酒店、工業遺存博覽園、科技館、少年宮、海洋館、特大型演出劇場、免稅商城、大劇院、空港服務區、絲綢之路風情商業街等板塊。項目建成后將成為西部地區最大,功能最全的水上活動游樂園區。

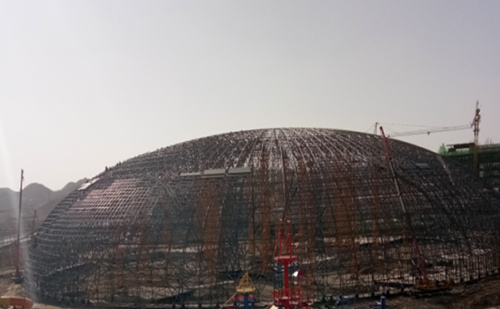

直屬項目部主要承建室內水上樂園、溫泉度假酒店、會議中心及輔房四個單體,水上樂園室內館工程是西部恐龍園水世界的核心地標性建筑,是水世界的標志性建筑,建筑形式為雙螺旋球網架,基礎形式為樁筏聯合,井樁共計473根,整體建筑為橢圓形建筑,其中長軸200米,短軸176米,網架中心建筑高度為40米,是目前西北最大的雙螺旋球網架結構建筑。
該項目施工難度大,工期緊,任務重,施工技術要求高:
一是BIM 技術的大量實際應用,全程參與、全程操控。土建部分因室內館結構復雜,垂直高度上重疊坐落各種游樂設施及基礎設施,垂直交叉設計、施工作業的內容過多,項目部采用BIM技術對設計圖紙進行三維建模,以便提前了解結構、建筑等構造碰撞的問題。安裝設計異常復雜,各種管道、設備縱橫交錯,極易在施工時出現“打架”、交叉,先安裝管道過程中對后續管道設備施工考慮不足,造成后續管道、設備安裝時無空間、無路線,后續施工難度大,整體管線排布無規律,不便于后期的維修、保養工作。BIM在安裝前整體進行布線模擬,在模型中對相互碰撞的線路進行提前調整處理,從而在根本上解決了后期施工過程中的各項難題。雙螺旋網架設計6000噸荷載,整個網架桿件、空心球較多,編號復雜。施工過程中容易出現桿件施工位置錯誤,后期逐層施工時出現返工等問題,在網架施工過程中每天進行BIM復核、模擬,對每層施工的桿件進行模擬復核,及時發現問題、解決問題。
二是灌注樁后注漿技術的應用,該本工程設計井樁473根,平均深度17.3米,地址構造復雜,容易出現塌孔等問題,采用機械旋挖樁,成孔后底部殘渣難以徹底清理干凈,而螺旋球網架對基礎的沉降量要求苛刻,為保證施工質量,在機械旋挖樁施工過程中采用后注漿技術,徹底解決井樁因底部殘渣造成的建筑后期不均勻沉降。采用機械成孔后提前預埋灌漿管,灌漿管位于成孔底部或側壁,然后放入鋼筋籠澆筑井樁混凝土,養護14d,然后用高壓注漿機對井樁底部注漿,固化樁底沉渣及樁周邊松散土壤,增加樁底承壓面積,從而提高承載力,降低基礎沉降。
三是高大模板環形施工技術地下管廊整體高度6米,寬度4.4米,因為橢圓形基礎構造,在施工時不但要注意高支模的難度,還要注意模板呈一定角度的弧形施工。

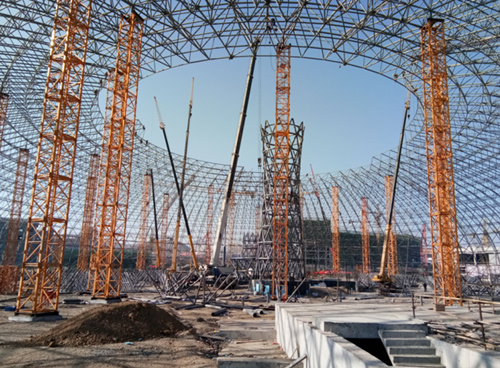

四是雙螺旋球網架的整體吊裝、整體拼接法施工工藝采用整體吊裝、整體拼接極大的解決了鋼結構的安裝時間成本。
(通訊員:曾永忠)
